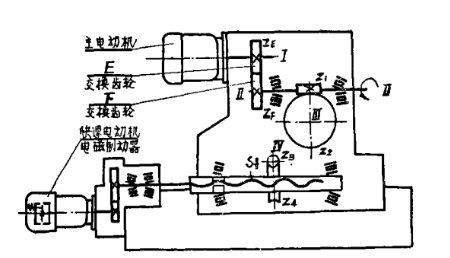

動力頭齒輪傳動系統說明，供參考了解。

動力頭可實現快進、工作進給(一次進給或二次進給)、死擋鐵停留、快退、原位停止或分級進給等自動循環。

動力頭驅動軸的回轉是由電動機通過一對交換齒輪E、F來實現的。

動力頭的工作進給(一次進給)是由主電動機經驅動軸上的蝸桿帶動蝸輪，再經一對交換齒輪A、B傳遞給第二對蝸桿、蝸輪使套筒回轉，裝在套筒內的螺母亦隨之回轉，實現動力頭的工作進給運動。

此時絲杠不轉是靠快速電動機后端的電磁制動器來抱住的。

動力頭的二次工作進給是由裝在第一級蝸輪軸上的兩個電磁離合器互相交替工作，再經交換齒輪A、B和C、D實現的。

動力頭由裝在滑座后端的快速電動機經一對齒輪使絲杠回轉實現快速移動。快速向前及快速退回是由快速電動機反正轉實現的。此時動力頭的主電動機可以回轉，也可停止。

以上就是動力頭齒輪傳動系統說明，包括但不僅限于。如有相關齒輪加工定制需求，可向峰茂廠家免費咨詢。
